TALPAS ÁCSDERÉKSZÖG

Szögmérős ácsderékszög

RS

Jellemzők

Anyag Alumínium
Skálázás mm/cm, 1-részes, nyomtatott
Modell Hossz
RS 18 185 x 185 mm
RS 30 305 x 305 mm

Előnyök RS

  • Könnyű, robusztus multifunkciós derékszög mm-es / cm-es skálával
  • Multifunkciós: vonalzó, talpas derékszög, szögvonalzó, szögmérő, előrajzoló, fűrészvezető és tetőszarufa-mérő
  • ütköző pontosan 90°-os és 45°-os jelöléshez
  • Sarokillesztő vágások gyors kijelölése a szokásos szarufán és gerincszarufán
  • Előrajzoló a méretek kényelmes másolásához
  • Megnövelt kontraszt a mérési eredmények nagyon jó leolvashatósága érdekében
Műszaki leírás
RS
Terméknév Szögmérős ácsderékszög
Anyag Alumínium
Felület bevonatos
Szín fekete
Sajátosság Ütköző, tetőszarufa szögmérő
Skálázás mm/cm, 1-részes, nyomtatott
Skálabeosztás 1 mm
Szögmérő 45°, 90°, állítható 0° és 90° között
Jelölő lyukak 0.5 cm

Mi az a talpas ácsderékszög?

A szögmérős derékszögnek, ácsszögmérőnek vagy gyors derékszögnek is nevezett talpas ácsderékszög egy olyan, egyenlő szárú derékszögű háromszög, amelynek talp található az egyik befogóján. A skálák és a bemélyedések nagy száma többfunkciós eszközzé teszi a talpas ácsderékszöget, amely így ideális vonalak és szögek kijelölésére, valamint jelölővonalzóként és fűrészvezetőként is nagyszerűen használható. Az általában acélból, alumíniumból vagy műanyagból készített talpas ácsderékszögeken metrikus mértékegységeket (milliméter, centiméter) vagy angolszász mértékegységeket (col, illetve hüvelyk) tüntetnek fel. A metrikus derékszög jellemzően 18 és 30 centiméteres, az angolszász rendszerre alapuló ácsszerszám pedig általában 7 és 12 hüvelykes kivitelben kapható.

Hol használatos a talpas ácsderékszög?

Számos funkciójának köszönhetően ez az eszköz praktikus ácsszerszám bármilyen jellegű famunkára. A talpas ácsderékszög különböző skálái és bemélyedései, valamint a praktikus ütközőél különösen alkalmassá teszi az eszközt faanyagok megmunkálásra – gerenda-, ács- és asztalosmunkák esetén egyaránt. A talpas ácsderékszög eredetileg az amerikai térségből származik, ahol napjainkban is leginkább az asztalosiparban használják tetőszerkezetek építésénél, tetőszarufák fokmérésére. Innen ered a szögmérős ácsderékszög, illetve az angol Rafter Square (Rafter = szarufa) elnevezés. Egyszerű és gyors felhasználhatóságának köszönhetően Speed Square néven is ismert. A talpas ácsderékszöggel meghatározhatók a közönséges vagy normál szarufákkal (Common Rafters), élszarufákkal (Hip Rafters) és vápaszarufákkal (Valley Rafters), valamint a szarufák toldásaival kapcsolatos emelkedések, illetve szögek.

Milyen funkciókkal rendelkezik a SOLA talpas ácsderékszöge?

A SOLA talpas ácsderékszöge egyesíti a vonalzók, a talpas derékszögek, a szögvonalzók, a szögmérők, az előrajzolók, a fűrészvezetők és a tetőszarufa-mérők funkcióit. A derékszögű háromszög alakú szögmérős ácsderékszögek egyik befogóján masszív talp található, amely segít a 90°-os és 45°-os szögek pontos kijelölésében. A talp egyben fűrészelési segédeszközként, illetve fűrészvezetőként is szolgál. Az ütközővel párhuzamosan egy milliméter- és centiméter-pontosságú metrikus skálával (eltolási skálával) ellátott bemélyedés látható, amely kifejezetten ideális a merőleges vonalak kijelölésére. A másik befogó mérőszárán szintén található egy metrikus skála, amely gyors mérést tesz lehetővé. Ezalatt a skála alatt egy olyan bemélyedés található, amellyel vízszintes vagy párhuzamos vonalak jelölhetők ki. Az átfogó fokskálája a 0 és 90° közötti szögmérésekhez használható. A kívánt szögfok meghatározása a szemközti forgáspontból kiindulva történik (jelölés a szögmérős ácsderékszögön: PIVOT). A fokskálával párhuzamosan elhelyezkedő bemélyedés két skálája sarokillesztések jelölésére szolgál. Az alsó skála a közönséges vagy normál szarufákra vonatkozik (jelölés a szögmérős ácsderékszögön: COMMON), a felső pedig az él- és vápaszarufákra (jelölés a szögmérős ácsderékszögön: HIP-VAL). A fokskálára merőlegesen elhelyezkedő 90°-os jelölősegéd szelemenes vágásokhoz használható.

Mit jelentenek a talpas ácsderékszögön található HIP-VAL és COMMON skálák?

Az elsősorban az amerikai térségben használatos talpas ácsderékszög egy különleges funkciója a tetőszarufák (angolul Rafter) méretre vágásához szükséges vonalak meghatározása. A SOLA szögmérős ácsderékszöge külön skálával rendelkezik a normál szarufák (Common Rafters), az élszarufák (Hip Rafters) és a vápaszarufák (Valley Rafters) megmunkálásához. A tetőszerkezeteknél alkalmazott normál szarufák vágásához az alsó COMMON skála használandó. A normál szarufák azok, amelyek egyenesen futnak le a tetőgerincről. A skála a tetőszarufa emelkedésén alapul, deciméter per méter szerinti jelölésekkel. A SOLA talpas ácsderékszögének hátoldalán átváltási táblázat található. A táblázatból többek között az is leolvasható, hogy a méterenként 1 deciméteres emelkedés 5,71°-os szögnek felel meg. A felső HIP-VAL skála olyan él- és vápaszarufáknál használható, amelyek nem egyenesen, hanem ferdén futnak le a tetőgerincről (vápa = hajlat, görbület). Mivel az él- és vápaszarufák hosszabbak, mint a normál szarufák, a HIP-VAL skálát kell használni a vágáshoz.

A SOLA talpas ácsderékszögének használata

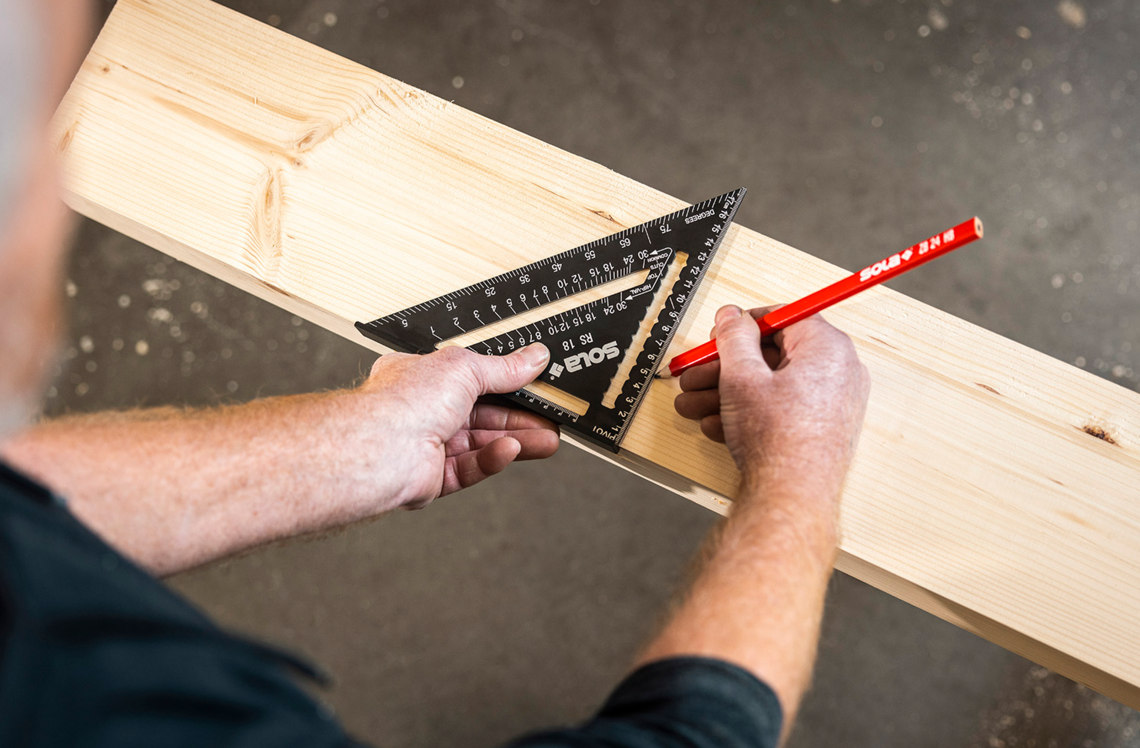

90°-OS SZÖG KIJELÖLÉSE VAGY ELLENŐRZÉSE

A talpas ácsderékszög ideális eszköz 90°-os szögek berajzolásához vagy élek négyszögletességének ellenőrzéséhez. Derékszögek berajzolásához a talpas ácsderékszöget az ütközővel a szarufára vagy a munkadarabra kell helyezni, és a mérőszár mentén az ütközőre merőlegesen 90°-os vonalat kell húzni.

45°-OS SZÖG KIJELÖLÉSE VAGY ELLENŐRZÉSE

A talpas ácsderékszög a gyors berajzolások érdekében 45°-os szöggel is rendelkezik. Ehhez a talpas ácsderékszöget az ütközővel a szarufára vagy a munkadarabra kell helyezni, és egy vonalat kell húzni a talpas ácsderékszög hosszú oldala mentén. A 45°-os szög másik irányba történő beigazításához mindössze meg kell fordítani a talpas ácsderékszöget.

0–90°-OS SZÖGMÉRŐ

A talpas ácsderékszög átfogóján található fokskálával bármilyen 0 és 90° közötti szögmérés elvégezhető. Elsőként a szögmérés kiindulópontját kell beállítani. Ez például egy munkadarab vagy egy szarufa vége, vagy egy 90°-os vonal is lehet. Ezután el kell forgatni a talpas ácsderékszöget a PIVOT-nak is nevezett forgáspont körül a fokskála kívánt szögének eléréséig (a képen: 30°). Ekkor a mérőszár menti vonal segítségével berajzolható a szög. A szögmérős ácsderékszögek fokskálájával nemcsak berajzolhatók a szükséges szögek, hanem gyorsan és egyszerűen le is olvashatók.

PÁRHUZAMOS VONALAK KIJELÖLÉSE

A mérőszár alatti, 0,5 cm-es bevágásokkal ellátott bemélyedés segítségével párhuzamos vonalak jelölhetők be ceruzával vagy bemetszéssel. Ehhez egyszerűen helyezze a ceruzát a bemélyedés kívánt pontjához, és mozdítsa el a talpas ácsderékszöggel párhuzamosan.

ELTOLÁSI VONALAK KIJELÖLÉSE

A közvetlenül a talp alatt található bemélyedés ideálisan felhasználható a talpra merőlegesen futó párhuzamos vonalak berajzolásához. Ehhez először ki kell jelölni a kezdővonalat. Ezután el kell tolni a talpas ácsderékszöget addig, amíg meg nem jelenik a kezdővonal az eltolási skála kívánt pontjánál. Ekkor új vonal húzható a mérőszár mentén.

FŰRÉSZELÉSI SEGÉDESZKÖZ

A SOLA talpas ácsderékszöge merőleges vágásoknál alkalmazandó fűrészelési segédeszközként vagy fűrészvezetőként is felhasználható. Ehhez szorosan meg kell markolni a szögmérős ácsderékszöget, és a fűrész megfelelő pozicionálását követően a mérőszár mentén kell végrehajtani a vágást. Ilyen munkákhoz lyukvágó fűrész és körfűrész egyaránt használható. Az eszköz 45°-os gérvágás elvégzésére is alkalmas.

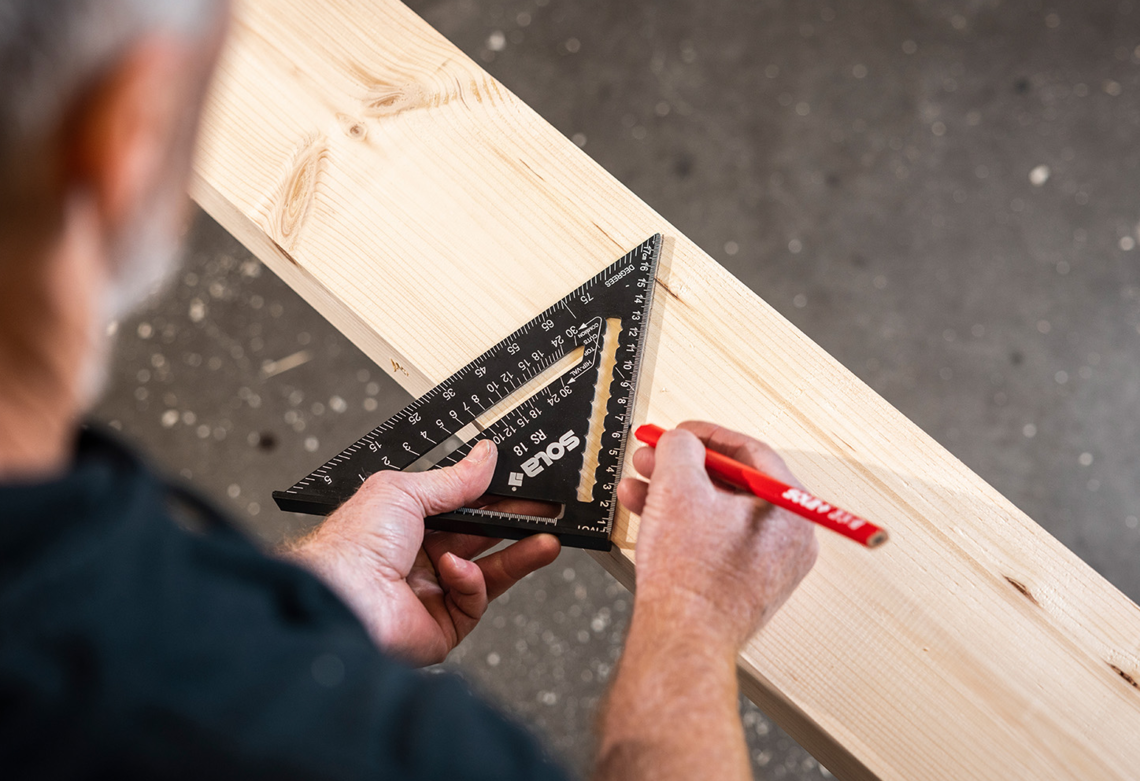

EMELKEDÉSI SZÖG NORMÁL SZARUFÁK JELÖLÉSÉHEZ (COMMON)

A normál szarufákhoz tartozó skála (jelölés a szögmérős ácsderékszögön: COMMON) tetőszerkezetekhez szükséges közönséges vagy normál szarufák méretre vágásához használható. Ehhez forgassa el a talpas ácsderékszöget a forgáspont (PIVOT) körül a COMMON skála kívánt értékéig. Ezután húzzon egy vonalat a mérőszár mentén. A képen egy méterenként 7 deciméteres emelkedésű normál szarufa látható.

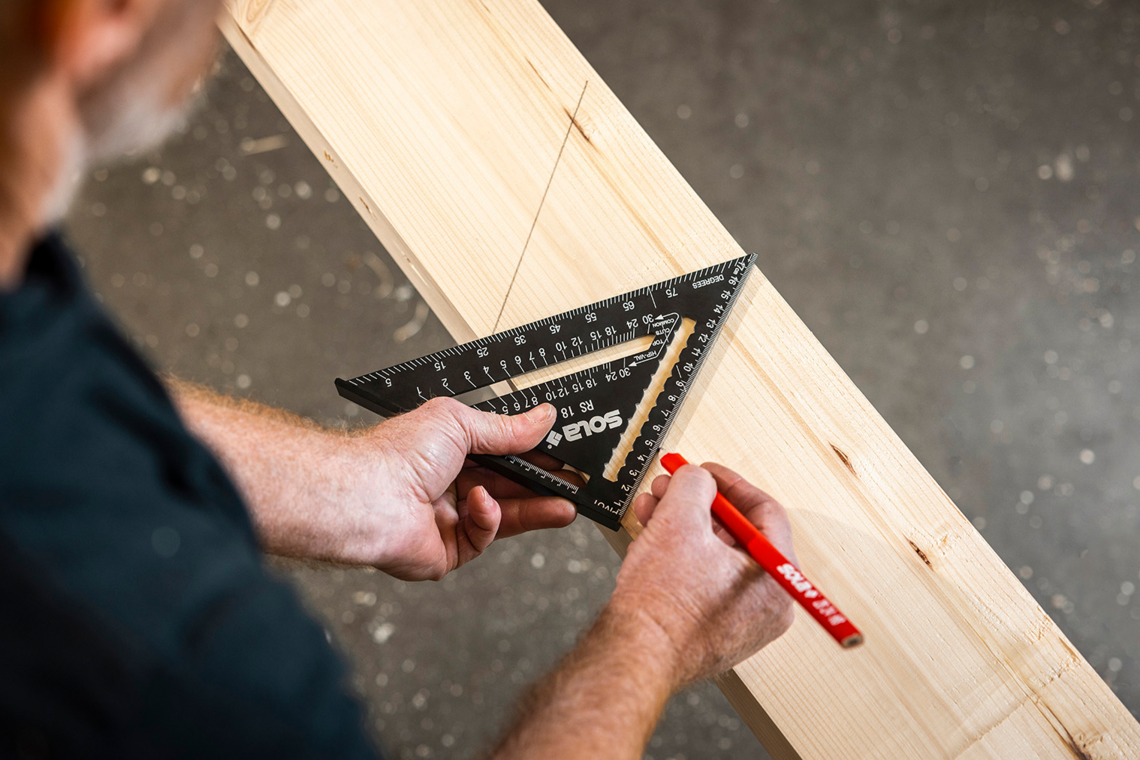

EMELKEDÉSI SZÖG ÉL- ÉS VÁPASZARUFÁK JELÖLÉSÉHEZ (HIP-VAL)

Élszarufák (angolul Hip Rafters) és vápaszarufák (Valley Rafters) vágásához a megfelelő HIP-VAL skála használandó. Ehhez forgassa el a talpas ácsderékszöget a forgáspont (PIVOT) körül a HIP-VAL skála kívánt értékéig. Ezután húzzon egy vonalat a mérőszár mentén. A képen egy méterenként 7 deciméteres emelkedésű él-, illetve vápaszarufa látható.
