4D Linienlaser
Linienlaser
PLANO 4D GREEN
Eigenschaften
Eigenschaften PLANO 4D GREEN
- Zwei vertikale 360° sowie zwei horizontale 360° Laserlinien erlauben einen universellen Einsatz
- Bodennahe horizontale 360° Laserlinie zur Überprüfung von Bodenunebenheiten und Gefällen
- Gut sichtbare Laserlinien, individuell zuschaltbar
- Zuschaltbare Neigungsfunktion
- Kompakt, leicht, handlich
- Zuschaltbare Pulsfunktion zur Verwendung des optionalen Empfängers REC LGD0 bei schwierigen Sichtverhältnissen
Anwendungen PLANO 4D GREEN
- Horizontal nivellieren
- Neigung manuell
- Vertikal nivellieren
- 90° Ausrichten
- Loten
- Fluchten
PLANO 4D GREEN | |
Artikelbezeichnung | Linien- und Punktlaser |
Dimension | 150 x 95 x 145 mm |
Nivellierung | selbstnivellierend |
Messtoleranz | ±0.30 mm/m |
Selbstnivellierbereich | ±3° |
Einsatzbereich ohne Handempfänger (Radius) | 30 m* |
Einsatzbereich mit Handempfänger (Radius) | 80 m* |
Betriebstemperatur | -10 °C bis +50 °C |
Stativ-Aufnahme | 1/4" |
Schutzklasse | IP54 |
Stromversorgung | 2 x 3.6 V (18650) Li-Ion Akku (2 x 3450 mAh) |
Betriebsdauer (bei 20 °C) | 8 h (alle Dioden) |
Laserklasse | 2, DIN EN 60825-1 : 2014 |
Ausgangsleistung | < 1.0 mW |
Wellenlänge | 510 - 530 nm |
- Produktdatenblatt pdf (40kb)
- Gebrauchsanweisung PLANO 4D GREEN Linienlaserpdf (799.66 KB)
- Quickstart PLANO 4D GREEN Linienlaserpdf (1.04 MB)
- Flyer PLANO 4D GREEN Linienlaserpdf (1.5 MB)
- Garantiekartepdf (539.47 KB)
- EG-Konformitätserklärung PLANO 4D GREENpdf (714.23 KB)
- UKCA-Konformitätserklärung PLANO 4D GREENpdf (739.43 KB)
4D Linienlaser mit 360° Linienpanorama
Der PLANO 4D GREEN ist wie der PLANO 3D GREEN ein Linienlaser mit grünen horizontalen und vertikalen 360° Laserlinien. Im Gegensatz zum 3D Modell verfügt der PLANO 4D GREEN über eine vierte, bodennahe Horizontallinie. So ist der kompakte 4D Linienlaser neben zwei Vertikallinien auch mit zwei Horizontallinien ausgestattet.
Der 4D Linienlaser in der Anwendung
Bei Inbetriebnahme projiziert der 4D Linienlaser zwei vertikale Laserlinien sowie eine Horizontallinie. Per Knopfdruck lassen sich die einzelnen Linien aktivieren bzw. deaktivieren und ermöglichen diverse Anwendungen. Das Boden- und Deckenkreuz erlaubt eine exakte vertikale Lotung sowie bequemes Übertragen von Markierungen oder Messungen. Die Schnittpunkte der Laserlinien erzeugen exakte 90° Winkel, ideal für den Möbeleinbau oder Installationsarbeiten. Die bodennahe Horizontallinie erleichtert die unterschiedlichsten Bodenarbeiten.
Boden präzise nivellieren
Die bodennahe, horizontale Laserlinie erweitert die Vielseitigkeit und die Anwendungsmöglichkeiten des 4D Linienlasers und erleichtert verschiedene Arbeiten im Innenausbau. Insbesondere Bodenarbeiten können mit Hilfe der bodennahen Laserlinie präzise ausgeführt werden. So lässt sich beispielsweise vor dem Ausrichten eines Bodenbelages wie zum Beispiel Estrich der Boden auf Unebenheiten, Absenkungen oder Gefälle prüfen. Beim Verlegen von Bodenfliesen dient die bodennahe Linie als Referenz für eine präzise Ausführung.
Zuschaltbare Neigungsfunktion
Bei Inbetriebnahme des 4D Linienlasers wird die Pendeleinheit freigegeben und die Selbstnivellierung erfolgt automatisch. Unebenheiten von bis zu ±3° werden selbständig ausgeglichen mit einer Genauigkeit von ±0.3 mm/m. Durch Aktivierung der Neigungsfunktion lassen sich mit dem PLANO 4D GREEN auch Arbeiten in Schieflage ausführen wie etwa die Montage von Treppengeländern.
Pulse-Modus für Arbeiten mit Handempfänger
Bei Arbeiten auf größere Distanzen oder bei ungünstigen Umgebungsverhältnissen empfiehlt sich die Verwendung des Handempfängers REC LGD0. In Kombination mit dem Pulse-Modus am 4D Linienlaser werden die grünen Laserlinien über den Handempfänger sichtbar gemacht bzw. ertönt ein akustisches Signal.
Real Green Technologie
Die Real Green Technologie bedeutet, dass SOLA-Lasergeräte mit echten grünen Dioden ausgestattet sind, die grünes Laserlicht direkt und ohne Verluste erzeugen. Dadurch sind die Laserlinien heller, kontrastreicher und ideal für präzise Messungen geeignet. Die grünen Laserlinien weisen weniger Streuung auf, was hochwertigere Linien ergibt, die vom Auge angenehmer wahrgenommen werden können.
Highlights
- Höchste Präzision durch Selbstnivellierung mit einer Genauigkeit von ±0,3 mm/m in einem Bereich von ±3°.
- Zwei 360° vertikale und zwei 360° horizontale Laserlinien, individuell zuschaltbar für vollkommene Flexibilität.
- Real Green Lasertechnologie für besonders helle, scharfe und gut sichtbare Linien.
- Zusätzliche Neigungsfunktion.
- Pulsfunktion zur Verwendung mit optionalem Empfänger REC LGD0 bei schwierigen Sichtverhältnissen.
- Laufzeit von bis zu 8 Stunden und flexible, ökonomische Energieversorgung durch wiederaufladbare, leistungsstarke Standard Li-Ion Akku Zellen.

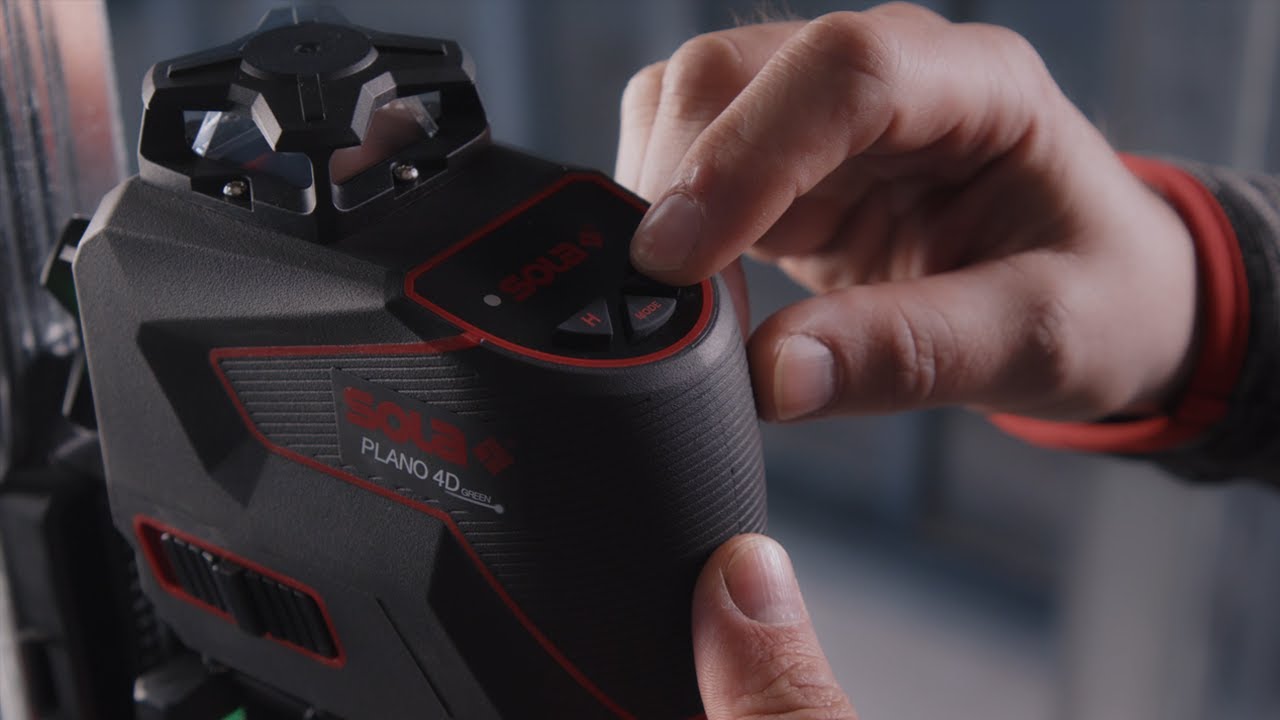

- Kompaktes, handliches Design mit nur drei Bedientasten für intuitive und einhändige Bedienung.
