Digitaler Winkelmesser

Verstellbare Winkel

WMD

Eigenschaften

Messtoleranz 0.30°
Skalierung mm/cm, 2-teilig, gelasert
Material Klinge Aluminium
Modell Länge Anzahl Einzelpreis Verfügbarkeit
WMD 200 200 mm 40,20 € Sofort ab Lager
WMD 500 500 mm 47,60 € Sofort ab Lager

Eigenschaften WMD

  • Kontrastreiches LCD-Display für exakte digitale Winkelmessungen
  • HOLD Funktion zum Speichern von Messwerten und ZERO Funktion für inkrementelle Messungen
  • Manuelle Fixierung der Schenkel zur präzisen Übertragung von Winkelmaßen
  • Integrierte Anschlagkante für genaue und zuverlässige Messungen
  • Als Lineal einsetzbar mit fortlaufender mm/cm Skala über beide Schenkel
  • Robuste, formstabile Schenkel mit Versteifungsrippen
Technische Details
WMD
Artikelbezeichnung elektronischer Winkelmesser
Messtoleranz 0.30°
Skalierung mm/cm, 2-teilig, gelasert
Material Klinge Aluminium
Oberfläche Klinge eloxiert
Farbe Klinge schwarz
Skalen-Raster 1 mm
Winkelmaß 270°, variabel 0° - 270°
Ablesemöglichkeit 0.10°

Der digitale Winkelmesser für präzise Messergebnisse auf Knopfdruck.

Ein digitaler Winkelmesser – auch digitale Winkelschmiege genannt - vereint die Funktionen eines verstellbaren Winkels und eines Lineals in einem elektronischen Messwerkzeug. Im Gegensatz zu herkömmlichen Winkelmessern, die eine Skala und eine bewegliche Anzeige haben, um den Winkel anzuzeigen, verfügt ein digitaler Winkelmesser über eine LCD-Anzeige, die den gemessenen Winkel numerisch anzeigt.

Wo kommt ein digitaler Winkelmesser zum Einsatz?

Ein digitaler Winkelmesser wird verwendet, um Winkel zu messen, zu übertragen oder anzuzeichnen. Es kommt vorzugsweise dann zum Einsatz, wenn traditionelle Winkelmesser oder Lineale unpraktisch sind oder nur begrenzte Genauigkeit bieten. Darüber hinaus erleichtert die digitale Anzeige das Ablesen der Werte und ermöglicht eine höhere Messgenauigkeit. Die Einsatzmöglichkeiten sind vielfältig, ebenso die Gewerke, in denen es Anwendung findet.

Besonders häufig wird ein digitaler Winkelmesser in der Holzbearbeitung bspw. von Schreinern und Tischlern verwendet, um genaue Winkel für Gehrungsschnitte, Falzen, Ecken oder andere Holzverbindungen zu messen und einzustellen. In der Metallverarbeitung arbeiten Schweißer und Metallbauer mit digitalen Winkelmessern beim Schneiden, Biegen und Schweißen von Metallkomponenten. Auch im Maschinenbau und der Fertigung von Maschinen und mechanischen Komponenten ist das genaue Ausmessen und Übertragen von Winkeln von entscheidender Bedeutung. Hier werden Winkelmesser verwendet, um die Ausrichtung von Bauteilen zu überprüfen, die korrekte Winkelpositionierung sicherzustellen oder auch um Winkel in Konstruktionszeichnungen zu prüfen. Aber auch bei Hobbyisten und Heimwerkern kommen digitale Winkelmesser bei unterschiedlichsten DIY-Projekten zum Einsatz.

Wie funktioniert ein digitaler Winkelmesser?

Ein digitaler Winkelmesser besteht aus einem Modul sowie zwei beweglichen Schenkeln. Bei einer Winkelmessung wird der Basisschenkel fixiert, während der andere Schenkel an das zu messende Objekt angelegt wird. Winkelsensoren erfassen den Winkel, übertragen bzw. verarbeiten die gemessenen Daten und spielen diese als numerischen Wert auf dem Display aus. So lassen sich Innen- sowie Außenwinkel schnell und einfach Messen, Kontrollieren und Anzeichnen.

Was zeichnet die digitalen Winkelmesser von SOLA aus?

Die digitalen Winkelmesser WMD von SOLA erlauben das schnelle und einfache Messen, Zeichnen und Übertragen von Winkeln mit einer Genauigkeit von ±0,3°.

Verfügbar in zwei Längen

Die digitalen Winkelmesser WMD sind in zwei Längen verfügbar: als kompakte 200 mm Ausführung (Gesamtlänge 400 mm) sowie als 500 mm Ausführung (Gesamtlänge 1000 mm). Die 500 mm Ausführung ist aufgrund ihrer langen Anschlagfläche besonders relevant für professionelle Handwerker, um bspw. den Winkel von Wänden zu ermitteln und dabei einfallende Flächen in den Ecken zu überbrücken.

Schenkel als Haarlineal

Der Basisschenkel ist mit einer im 45° Winkel auslaufenden Messkante versehen. So lässt sich der digitale Winkelmesser WMD auch kurzerhand als Haarlineal verwenden, um die Fläche eines Werkstücks auf Ebenheit und Geradheit zu prüfen. Hierfür wird das Lineal mit der Messkante auf die zu prüfende Fläche gesetzt. Ob diese nun eben ist oder nicht, erkennt man im Gegenlicht am Lichtspalt, welcher bei Unebenheiten zu erkennen ist.

Messkante mit Anschlag

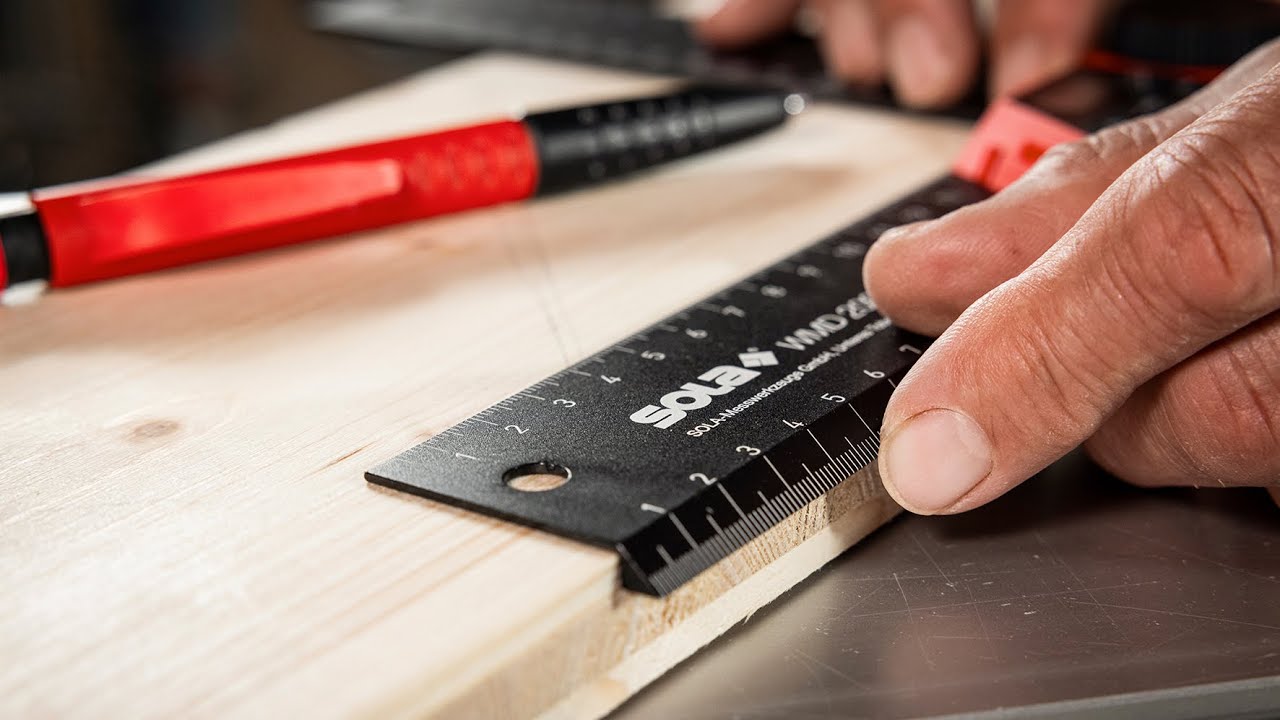

Die Messkante ist darüber hinaus mit einem Anschlag versehen. So lässt sich der WMD als digitaler Anschlagwinkel einsetzen. Der Basisschenkel wird an einer Kante fixiert, während mit dem anderen Schenkel ein Winkel gemessen oder angezeichnet wird. Der Anschlag gewährleistet eine sichere Fixierung und verhindert das unbeabsichtigte Verrutschen des Werkstücks während der Messung.

Robuste Schenkel

Für eine bessere Steifigkeit sind die Aluminium-Schenkel durch Versteifungsrippen an den Unterseiten verstärkt, wodurch das Verbiegen der Schenkel verhindert wird. Die metrische Skalierung auf beiden Schenkeln des digitalen Winkelmessers ist kontrastreich und daher besonders gut ablesbar. So lassen sich Messungen genau und zuverlässig durchführen und Fehler oder Unstimmigkeiten minimieren.


Kindergesichertes Batteriefach

Das Modul des digitalen Winkelmessers ist mit einer CR2032 Knopfzellenbatterie ausgestattet. Das Batteriefach mit Kindersicherung erfüllt die IEC 62368-1:2018 Norm für Produktsicherheit. So muss das Batteriefach mit zwei Fingern gleichzeitig geöffnet werden, um die Batterie zu wechseln.

Welche Zusatzfunktionen hat das Modul der WMD?

Das Modul mit drei Funktionstasten ist einfach zu bedienen, das Display komfortabel ablesbar, auch bei schräger Draufsicht. Für eine möglichst lange Lebensdauer der Batterie, schalten sich der WMD Winkelmesser bei Inaktivität automatisch aus.

Hold-Funktion

Der aktuelle Messwert kann manuell mittels Fixierschraube oder mit der „Hold“-Funktion auf dem Display „eingefroren“ werden. Der Messwert wird auf dem Display angezeigt, selbst wenn der Winkelmesser bewegt oder aus der Position entfernt wird. Diese Zusatzfunktion ist besonders hilfreich, wenn Winkel an unzugänglichen Stellen gemessen werden sollen, an denen sich das Display gar nicht oder nur sehr schlecht ablesen lässt.

Zero-Funktion

Die Zero-Funktion ermöglicht es, den aktuellen Winkelwert auf null zu setzen bzw. einen neuen Nullpunkt festzulegen. Durch das Nullstellen wird eine Referenz für weitere Winkelmessungen geschaffen, indem der aktuelle Winkelwert als Ausgangspunkt verwendet wird. Wenn die Zero-Funktion aktiviert ist, wird der aktuelle Winkelwert als Nullpunkt festgelegt.

HIGHLIGHTS

  • Misst Außen- und Innenwinkel schnell und präzise bei einer Genauigkeit von ±0,3°
  • Feststellschraube zur Fixierung der Schenkel
  • Basisschenkel mit Anschlag für komfortable Anwendung
  • Robuste, formstabile Schenkel mit Versteifungsrippen
  • LCD-Anzeige für komfortables Ablesen des Messwertes
  • Hold-Funktion ermöglicht das „Einfrieren“ des aktuellen Messwertes
  • Zero-Funktion für Nullstellen des Messwertes
  • Metrische, kontrastreiche Skalierung auf beiden Schenkeln für gute Ablesbarkeit
  • Kindergesichertes Batteriefach (IEC 62368-1:2018)
  • Handlich. Leicht. Robust.
